欢迎访问深圳市宏图硅胶科技有限公司网站
双组份液态硅胶在搅拌混合过程中不可避免地会卷入空气，真空脱泡是消除气泡最核心、最有效的手段。以下宏图硅胶从实操角度梳理关键要点，帮你一次做对。
一、装料规范
在真空环境下，硅胶体积会剧烈膨胀（可增大4～5倍）。盛放硅胶的容器必须足够大，每次装料不超过容器容积的1/3，为气泡的上升、膨胀和破裂留出充分空间。装料过满不仅容易溢料污染设备，还会阻碍气泡排出，直接影响脱泡效果。
二、压力与泄压

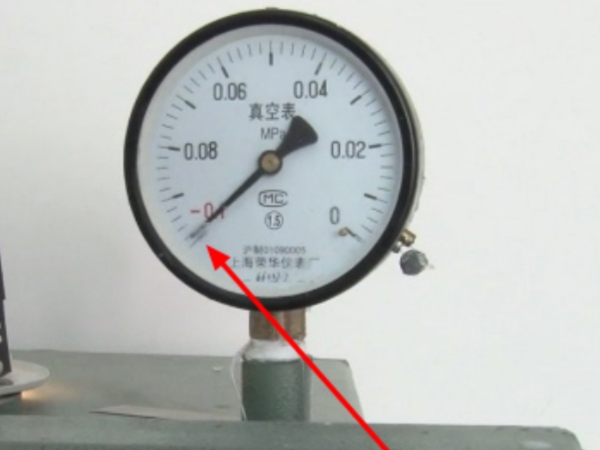

真空度是脱泡效果的决定性因素。工业实操中通常将真空压力稳定在-0.1MPa左右。当真空表指针达到-0.1MPa以下、硅胶表面无明显气泡冒出时，即可认为脱泡基本完成。
三、脱泡时长
脱泡时间并非越长越好。硅胶较稀（粘度低）时，一般3～5分钟即可清除气泡；粘度较高、硬度较大的硅胶，可控制在7～8分钟。常规脱泡建议2分钟左右开始观察，最长不要超过10分钟。长时间处于负压环境会导致硅胶积热，流动性下降，甚至提前交联固化，反而无法正常使用。
四、操作节奏
搅拌完成后应尽快进行脱泡，避免长时间放置导致气泡聚集或硅胶状态变化。对于高粘度硅胶，一次脱泡可能不够彻底，可采用间歇二次脱泡——让硅胶在真空下膨胀后回落，再抽一次真空，反复操作直至气泡完全排出。
液态硅胶真空脱泡的核心是控量、控压、控时、控时效，规范操作可彻底解决成品起泡、针孔、提前固化、溢料等常见问题，有效提升液态硅胶制品的平整度与成品合格率。
